YH8-520

作者:无锡羽凰传动科技有限公司浏览人数:75次 更新时间:2024年07月12日

产品特点:YHT520是一款外置霍尔开关,采用高强度金属材料,性能稳定,安装方便,行程可随意调整,电流保护。可安装电位计或霍尔信号反馈的重工业推杆

推力:最大推力可达1200KG

速度:最快:60mm/s

占空比:25%

保护等级:IP65

电压:12/24/36/48VDC

应用领域:农业机械,重型工业机械,太阳能跟踪

备注:断电可手动操作

价格:电议

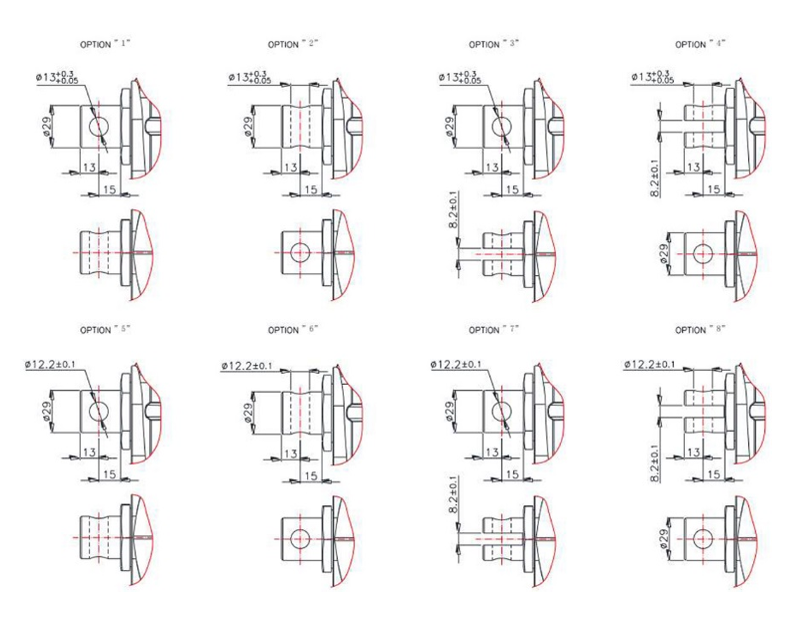

尾端安装方式


电动推杆产品说明书

产品概述

电动推杆系列用于往复推,拉直线(往复旋转一定角度)的运动,可用于上升,下降或夹紧工作物的场地,也可用于远距离及高空危险地区,并可和计算机联网进行集中程序控制。

广泛用于冶金,矿山,煤炭,电力,机械,化工,水利,建筑,运输,交通,军事装备,环保污水处理设备等行业,是不可缺少的通用动力源

结构与性能

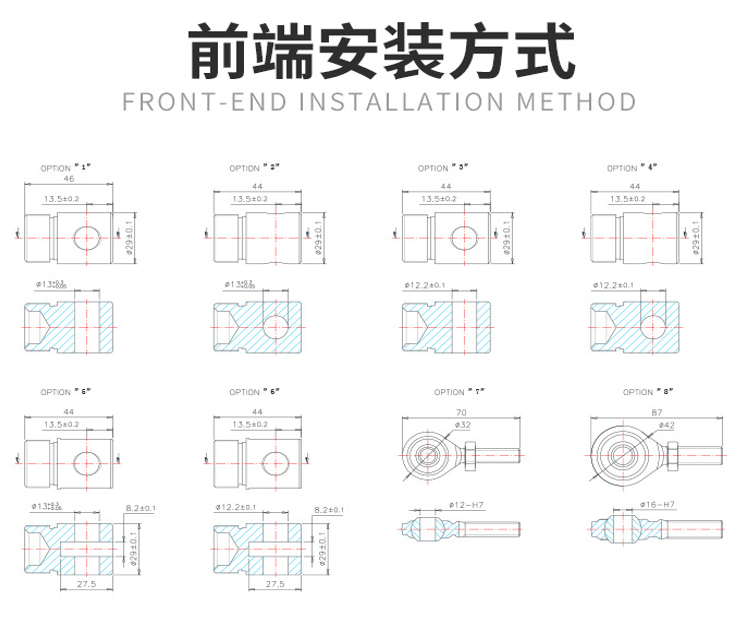

注:上图为本公司标准前端安装接头。其它非标接头


工作原理:电动电机通过变速齿轮减速后带动螺杆,螺母把电机旋转变为直线运动,利用电机正,反转完成推,拉动作。推力与拉力相等,

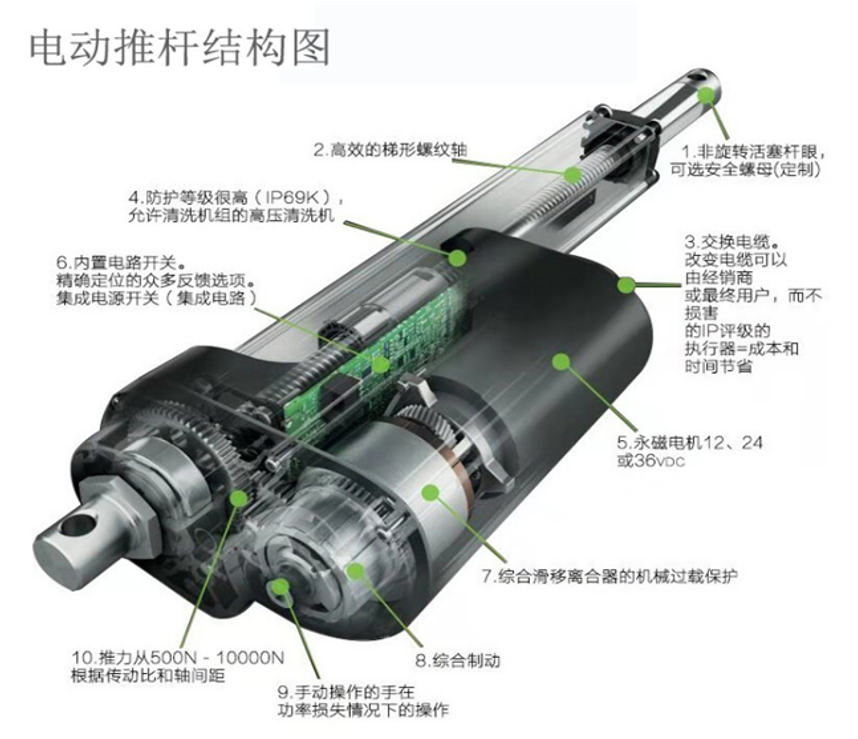

结构:电动推杆由驱动电机,联轴器,减速齿轮,螺杆,铜螺母,导套,推杆,滑座,外壳,内调或外调行程开关等零件所组成,结构紧凑,安装方便,动作灵活,平稳,性能可靠。

如通过各种杠杆摇臂或连杆等结构,可完成转动,摇动等复杂运动,通过改变杠杆力臂长度可增加或加大行程。

过载自动保护装置:  推杆内设有过载保护装置,当推杆行程达到极限位置或超过额定推拉力一定数值时推杆自动停机,达到过载保护作用,使电机及结构不至损坏。

所有产品都设有内调或外调行程装置,行程可根据用户要求定制,其装置体积小,灵敏度高,调整方便与推杆合成一体,使得推杆外观简明,美观。

选用须知:

首先针对工作对象的安装位置,确定机型,然后进行受力分析,确定所选用的推力,行程,速度,然后以规格系列表选出合适的推杆。如(特殊要求本公司可专门为您设计制造您所需的非系列产
