YH-520S 大推力电动推杆

核心参数

• 型号：YH-520S

• 电机：直流有刷电机

• 电压：12V / 24V / 36V / 48V

• 行程：30mm–1500mm（可定制）

• 速度：7–60mm/s（可选）

• 极限负载：20000N

• 丝杆：滚珠丝杆

• 防护等级：IP65（标准）

• 安装孔角度：0°/30°/60°/90°（可选）

• 安装距：按行程公式计算

• 信号输出：内置限位 / 外置磁限位 / 霍尔 / 电位计

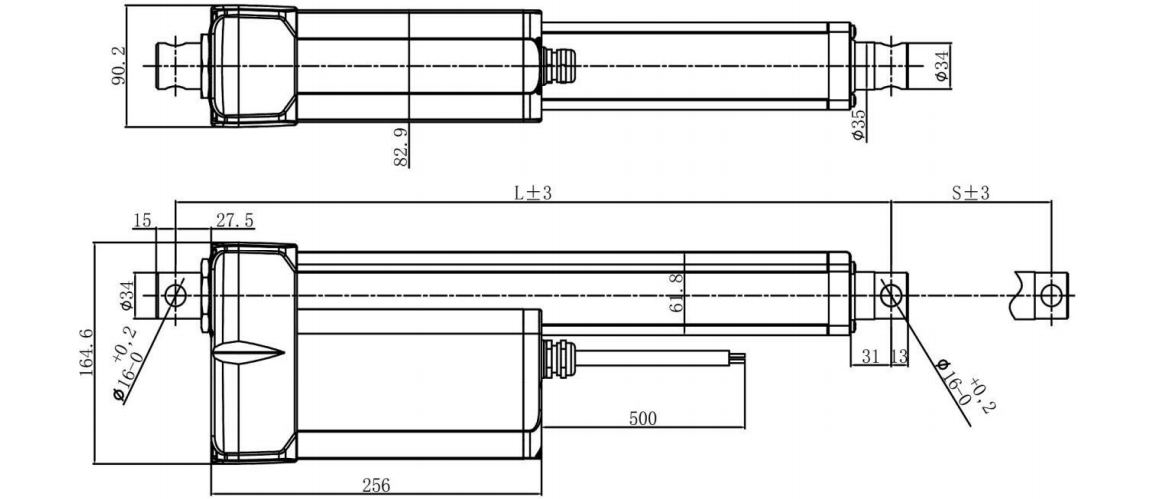

安装距计算公式

• 50 ≤ 行程 ≤ 100mm：L=340mm

• 100 < 行程 ≤ 500mm：L=S+240

• 500 < 行程 ≤ 1000mm：L=S+300

• 1000 < 行程 ≤ 1500mm：L=S+400

信号输出选项

• 0：内置限位开关，无信号（自动断电）

• 1：外置磁限位开关信号

• 2：霍尔传感器信号（位移 + 方向）

• 3：电位计信号反馈（5–15V）

• 接头选项

• 前端：ø14/16/20 孔、U 型槽、M16 螺纹、杆端关节轴承

• 尾端：ø14/16/20 孔、U 型槽、M16 螺纹

• 电源线：1.0m / 1.5m / 2.0m
